Manuel d'utilisation de l'adaptateur pour rail de guidage de défonceuse

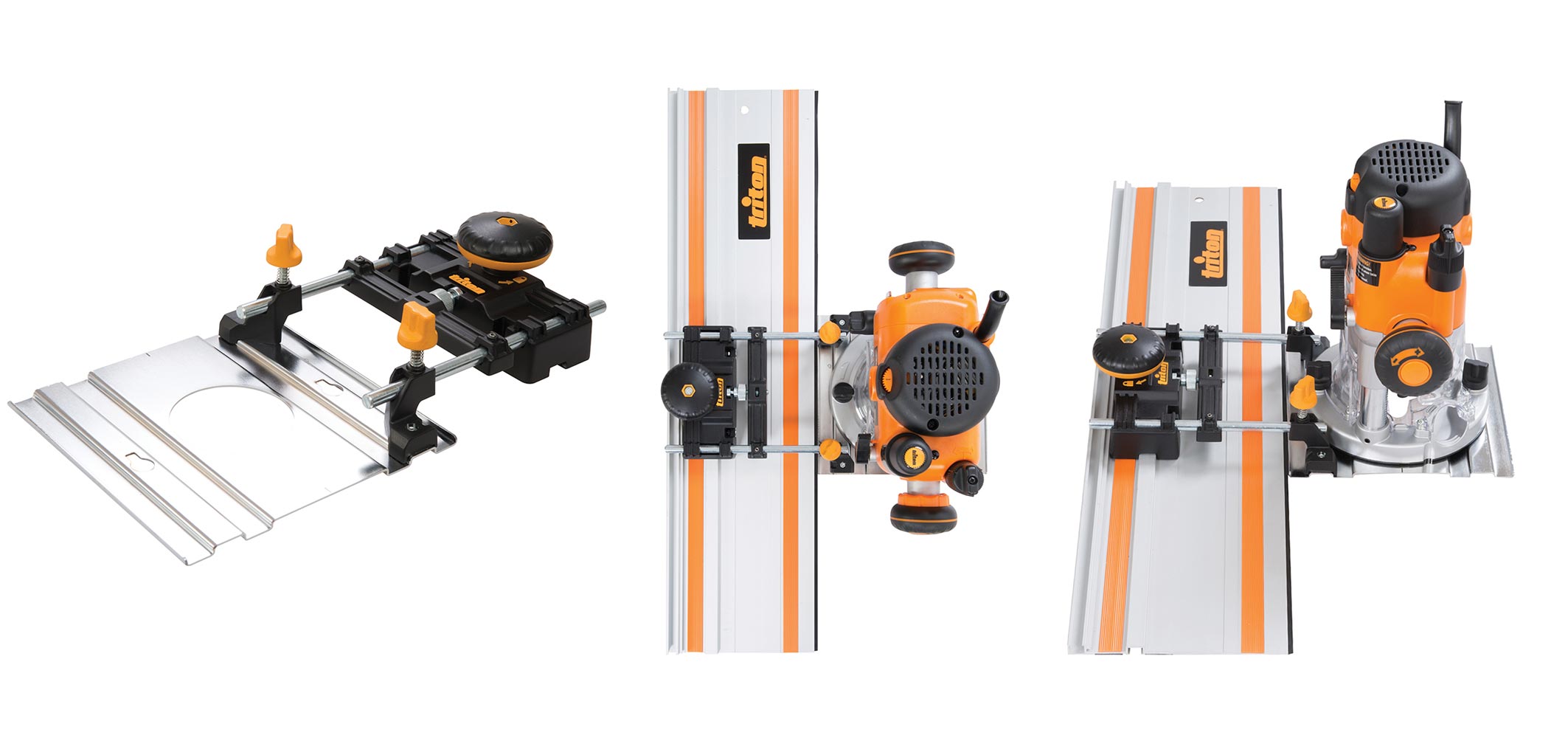

Photos ci-dessous représentant le produit en utilisation

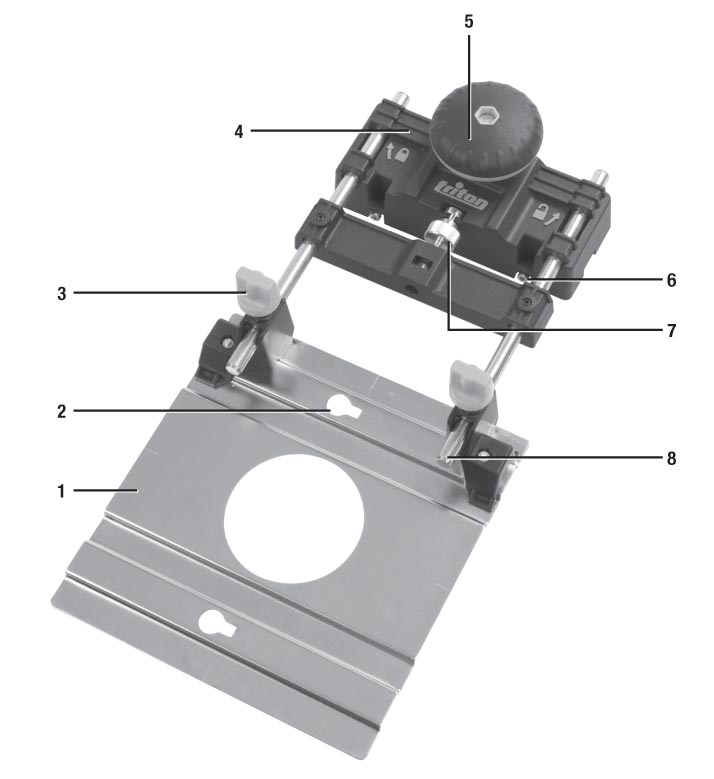

Descriptif du produit

1. Embase pour défonceuse

2. Trous de fixation de la défonceuse

3. Boutons de macro-réglage

4. Corps de l’adaptateur

5. Molette de verrouillage du réglage

6. Vis de réglage de la largeur du rail

7. Vis de micro-réglage

8. Embase des rails de montage

Assemblage de l’adaptateur de rail pour défonceuse

• Faites glisser l’embase des rails de montage (8) à travers les ouvertures sous les boutons de macro-réglage (3), qui sont situées sur l’embase de défonceuse (1).

• Serrez bien les boutons macro-réglage.

Remarque : Assurez-vous que l’embase des rails de montage laisse assez de place pour fixer la défonceuse sur l’adaptateur.

Fixation de la défonceuse

1. Trouvez les deux molettes de montage de l’embase de la défonceuse et desserrez-les complètement. Cela permet que les tiges filetées s’enclenchent sur les trous de fixation de la défonceuse (2).

2. Mettez la défonceuse et l’adaptateur de rail a l’envers

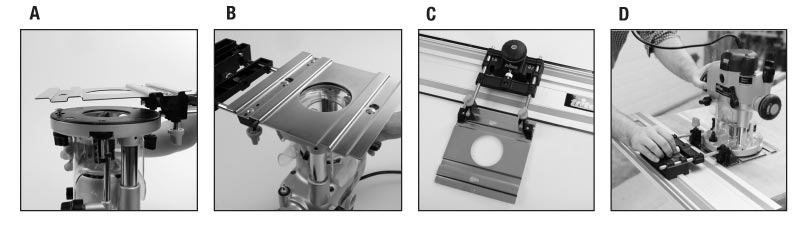

3. Appuyez les molettes de montage de l’embase sur la défonceuse vers l’intérieur, afin d’exposer les tiges filetées (Image A)

4. Alignez les tiges filetées avec les trous de fixation de la défonceuse sur l’embase de défonceuse (1), et faites-les glisser dans les fentes en forme de trous de serrure (Image B)

5. Serrez bien les molettes de montage de l’embase sur la défonceuse afin de fixer la défonceuse sur l’adaptateur de rails.

Fixation du rail

• Desserrez la molette de verrouillage du réglage (5) dans le sens antihoraire, avant d’effectuer un réglage.

• Installez le corps de l’adaptateur (4) sur le guide extrudé du rail. Réglez la vis de réglage de la largeur du rail (6) sur le corps de l’adaptateur avec une clé à six pans, pour avoir une installation bien ajustée.

• Réglez la position de l’adaptateur du rail en utilisant les boutons de macro réglage (3), pour s’assurer que l’embase de défonceuse (1) ne vienne pas en contact avec le rail.

• Tournez la vis de micro-réglage (7), pour positionner la défonceuse de façon précise pour la coupe.

• Une fois le réglage effectué, verrouillez les paramètres en place en tournant la molette de verrouillage dans le sens horaire.

Remarque : La plage de réglage se fait en utilisant la rallonge du micro-réglage (voir ‘caractéristiques techniques’) et elle ne comprend pas la rallonge des molettes de montage du rail avec le bouton de macro-réglage

voir le manuel complet avec les consignes de sécurité
