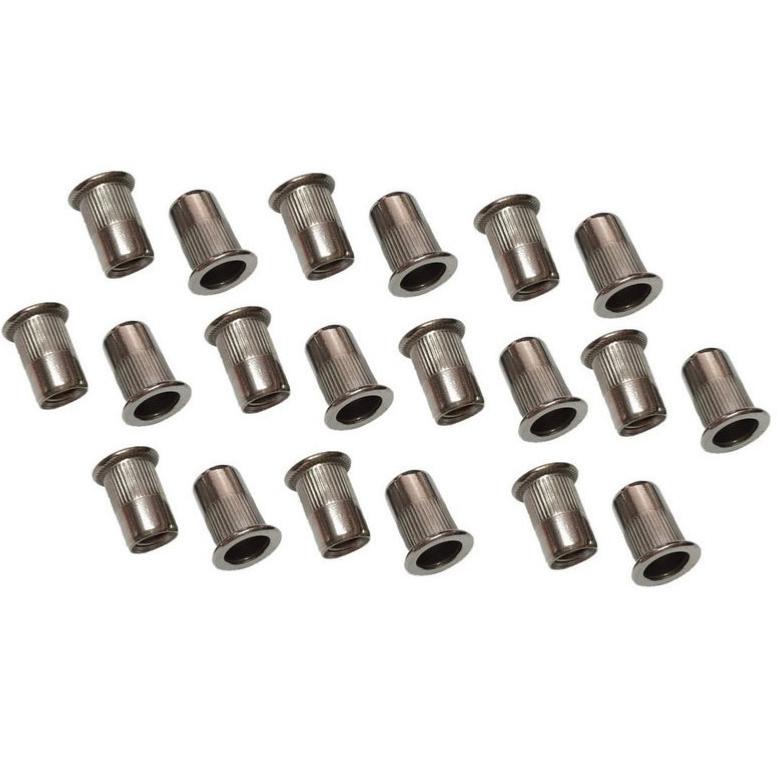

INSERTS FILETES INOX A2, TETE PLATE, ASSORTIMENT de 3 à 8 mm

Inserts filetés INOX A2 (AISI 304L)

Cet assortiment comprend 50 inserts filetés en acier inoxydable A2, répartis en cinq dimensions allant de M3 à M8.

Également appelés écrous à sertir, ces inserts permettent de créer un filetage solide dans une tôle ou dans un matériau dont l’épaisseur est insuffisante pour recevoir directement un taraudage classique.

Leur tête plate assure un appui régulier sur la surface du support. Leur corps extérieur cranté contribue à limiter la rotation de l’insert pendant le montage et le démontage de la vis.

Une fois serti, chaque insert peut recevoir une vis, une tige filetée ou un goujon correspondant à son diamètre et à son pas de filetage.

Composition de l’assortiment :

Le sachet comprend 50 inserts filetés répartis de la manière suivante :

• 10 inserts filetés M3 x 0,50
• 10 inserts filetés M4 x 0,70
• 10 inserts filetés M5 x 0,80
• 10 inserts filetés M6 x 1,00
• 10 inserts filetés M8 x 1,25

Dimensions et filetages :

Inserts filetés M3 :

• Quantité : 10 pièces
• Diamètre nominal : M3
• Pas de filetage : 0,50 mm

Inserts filetés M4 :

• Quantité : 10 pièces
• Diamètre nominal : M4
• Pas de filetage : 0,70 mm

Inserts filetés M5 :

• Quantité : 10 pièces
• Diamètre nominal : M5
• Pas de filetage : 0,80 mm

Inserts filetés M6 :

• Quantité : 10 pièces
• Diamètre nominal : M6
• Pas de filetage : 1,00 mm

Inserts filetés M8 :

• Quantité : 10 pièces
• Diamètre nominal : M8
• Pas de filetage : 1,25 mm

Caractéristiques techniques :

• Type de produit : assortiment d’inserts filetés
• Autre appellation : écrous à sertir
• Nombre total de pièces : 50
• Nombre de dimensions : 5
• Dimensions disponibles : M3, M4, M5, M6 et M8
• Matière : acier inoxydable A2
• Nuance indiquée : AISI 304L
• Type de tête : tête plate
• Forme du corps : cylindrique et crantée
• Filetage : intérieur
• Plage d’épaisseur du support : de 0,5 à 3 mm
• Fonction : création d’un point de fixation fileté
• Conditionnement : sachet de 50 inserts assortis
• Outil nécessaire : pince à inserts filetés compatible

Inserts filetés en acier inoxydable A2 :

L’acier inoxydable A2 offre une bonne résistance à l’oxydation dans des conditions normales d’utilisation.

Ces inserts conviennent aux travaux de montage, de réparation, d’aménagement et de maintenance nécessitant une fixation filetée durable.

Le choix de l’insert doit tenir compte de la matière du support, de son épaisseur, de l’environnement d’utilisation et des efforts exercés sur l’assemblage.

Tête plate :

La tête plate forme une collerette visible qui vient prendre appui sur la surface du support.

Cette conception facilite le positionnement de l’insert et contribue à répartir l’effort de serrage autour du trou.

Elle convient aux installations pour lesquelles un léger dépassement de la tête par rapport à la surface ne constitue pas une gêne.

Corps cranté antirotation :

Le corps extérieur des inserts présente un crantage destiné à améliorer leur accroche dans le matériau.

Après le sertissage, ce relief contribue à limiter la rotation de l’insert lors du vissage ou du dévissage de la fixation.

L’efficacité du maintien dépend notamment du diamètre du trou, de l’épaisseur du support, de la matière travaillée et de la qualité du sertissage.

Fonctionnement d’un insert fileté :

L’insert fileté permet de créer un taraudage permanent dans un matériau trop mince pour être fileté directement.

Il est particulièrement utile lorsque l’assemblage est accessible sur une seule face et qu’il est impossible de placer un écrou traditionnel derrière le support.

Une fois correctement serti, l’insert reste immobilisé dans le matériau et peut recevoir une vis compatible. La pièce fixée peut ensuite être démontée et remontée sans retirer l’insert.

Principe de pose :

Commencez par sélectionner l’insert correspondant au diamètre et au pas de la vis à utiliser.

Percez le support au diamètre recommandé pour l’insert. Le trou doit être propre, régulier et correctement ébavuré.

Vissez l’insert sur le mandrin adapté d’une pince à inserts filetés, puis introduisez-le complètement dans le trou.

Lors de l’actionnement de la pince, la partie arrière de l’insert se déforme et vient se sertir contre la face intérieure du support.

Une fois le sertissage terminé, dévissez le mandrin. Le filetage intérieur peut alors recevoir une vis, une tige filetée ou un goujon compatible.

Principales utilisations :

Cet assortiment d’inserts filetés peut notamment être utilisé pour :

• Créer un filetage dans une tôle mince
• Réaliser un assemblage accessible sur une seule face
• Fixer un élément sur un panneau ou un profilé
• Installer un équipement sur une structure métallique
• Réaliser des travaux de carrosserie
• Effectuer des opérations de montage et de maintenance
• Réparer un point de fixation endommagé
• Réaliser des travaux de métallerie et de serrurerie
• Assembler des pièces dans un atelier
• Réaliser des fixations démontables

Avantages du produit :

• 50 inserts filetés réunis dans un même assortiment
• Cinq dimensions courantes allant de M3 à M8
• Fabrication en acier inoxydable A2
• Tête plate assurant un appui régulier
• Corps cranté contribuant à limiter la rotation
• Installation possible avec un accès sur une seule face
• Création d’un filetage dans les matériaux de faible épaisseur
• Réalisation d’assemblages démontables
• Dix inserts disponibles dans chaque dimension
• Convient aux travaux de montage, de réparation et de maintenance

Conseils d’installation :

Vérifiez la compatibilité entre la dimension de l’insert, le mandrin de la pince, le diamètre du trou et la vis utilisée.

Respectez la plage d’épaisseur indiquée, comprise entre 0,5 et 3 mm.

Maintenez la pince dans l’axe pendant le sertissage afin d’éviter une installation inclinée ou irrégulière.

N’exercez pas une force excessive. Un sertissage trop important peut déformer le support, détériorer le filetage ou endommager l’insert.

Après la pose, vérifiez que l’insert est correctement immobilisé avant d’installer la vis.

Précautions d’utilisation :

Utilisez les inserts uniquement pour les applications auxquelles ils sont destinés.

Assurez-vous que la pince et le mandrin sont compatibles avec la dimension sélectionnée et correctement fixés avant l’utilisation.

Le port de lunettes de protection et de gants adaptés est recommandé pendant le perçage et le sertissage.

Contenu de la livraison :

1 sachet de 50 inserts filetés en acier inoxydable comprenant :

• 10 inserts M3 x 0,50
• 10 inserts M4 x 0,70
• 10 inserts M5 x 0,80
• 10 inserts M6 x 1,00
• 10 inserts M8 x 1,25

La pince à inserts filetés, les mandrins de pose et les vis ne sont pas inclus.
