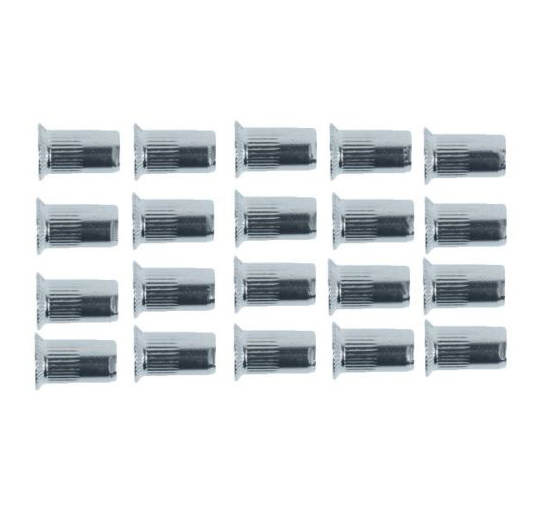

Cet assortiment comprend 50 inserts filetés en acier inoxydable A2, répartis en cinq dimensions allant de M3 à M8.

Également appelés écrous à sertir, ces inserts permettent de créer un filetage résistant dans une tôle ou dans un support dont l’épaisseur est insuffisante pour recevoir directement un taraudage classique.

Leur tête fraisée favorise une intégration discrète dans le support lorsqu’ils sont installés dans un logement correctement préparé. Leur corps cranté contribue à limiter la rotation de l’insert pendant le vissage et le dévissage de la fixation.

Les inserts peuvent recevoir une vis, une tige filetée ou un goujon correspondant à leur diamètre et à leur pas de filetage.

Composition de l’assortiment :

• 10 inserts filetés M3 x 0,50
• 10 inserts filetés M4 x 0,70
• 10 inserts filetés M5 x 0,80
• 10 inserts filetés M6 x 1,00
• 10 inserts filetés M8 x 1,25

• Quantité : 10 pièces
• Diamètre nominal : M3
• Pas de filetage : 0,50 mm

Inserts filetés M4 :

• Quantité : 10 pièces
• Diamètre nominal : M4
• Pas de filetage : 0,70 mm

Inserts filetés M5 :

• Quantité : 10 pièces
• Diamètre nominal : M5
• Pas de filetage : 0,80 mm

Inserts filetés M6 :

• Quantité : 10 pièces
• Diamètre nominal : M6
• Pas de filetage : 1,00 mm

Inserts filetés M8 :

• Quantité : 10 pièces
• Diamètre nominal : M8
• Pas de filetage : 1,25 mm

Caractéristiques techniques :

• Type de produit : assortiment d’inserts filetés
• Autre appellation : écrous à sertir
• Nombre total de pièces : 50
• Nombre de dimensions : 5
• Dimensions disponibles : M3, M4, M5, M6 et M8
• Matière : acier inoxydable A2
• Nuance indiquée : AISI 304L
• Type de tête : tête fraisée
• Forme du corps : cylindrique et crantée
• Filetage : intérieur
• Plage d’épaisseur annoncée : de 0,5 à 3 mm
• Fonction : création d’un point de fixation fileté
• Conditionnement : sachet de 50 inserts assortis
• Outil de pose nécessaire : pince à inserts filetés compatible

Inserts filetés en acier inoxydable A2 :

La fabrication en acier inoxydable A2 rend ces inserts adaptés aux montages nécessitant une bonne résistance à l’oxydation dans des conditions normales d’utilisation.

Ils peuvent être employés pour des travaux de montage, de réparation et d’assemblage sur différents équipements, structures et supports compatibles.

Le choix de l’insert doit tenir compte de la matière du support, de son épaisseur, de l’environnement d’utilisation et des efforts exercés sur la fixation.

Tête fraisée :

La tête fraisée est conçue pour réduire la surépaisseur créée par la collerette de l’insert.

Lorsqu’elle est installée dans un logement adapté, elle permet d’obtenir une finition plus discrète et de limiter le dépassement de la tête par rapport à la surface du support.

La préparation du trou doit être réalisée avec précision afin d’assurer un bon positionnement de l’insert.

Corps cranté antirotation :

Le corps extérieur comporte un crantage destiné à améliorer l’accroche de l’insert dans le support.

Après le sertissage, ce relief contribue à limiter la rotation de l’insert lors du montage ou du démontage de la vis.

L’efficacité du maintien dépend notamment du diamètre du trou, de l’épaisseur du support, de sa matière et de la qualité du sertissage.

Utilisation des inserts filetés :

Les inserts filetés permettent de créer un filetage dans un matériau trop mince pour être taraudé directement.

Ils sont particulièrement utiles lorsque l’assemblage est accessible sur une seule face et qu’il est impossible de placer ou de maintenir un écrou traditionnel à l’arrière de la pièce.

Après leur pose, ils offrent un filetage permanent permettant le montage et le démontage d’une vis compatible.

Principe de pose :

Commencez par sélectionner l’insert correspondant au diamètre et au pas de la vis à utiliser.

Percez ensuite le support au diamètre recommandé pour l’insert. Le trou doit être propre, régulier et correctement préparé pour recevoir la tête fraisée.

Vissez l’insert sur le mandrin correspondant d’une pince à inserts filetés, puis introduisez-le complètement dans le support.

Lors de l’actionnement de la pince, la partie arrière de l’insert se déforme et vient se sertir contre la face intérieure du matériau.

Une fois le sertissage terminé, dévissez le mandrin. Le filetage intérieur peut alors recevoir une vis, une tige filetée ou un goujon compatible.

Principales utilisations :

Cet assortiment d’inserts filetés peut notamment être utilisé pour :

• Créer un filetage dans une tôle mince
• Réaliser un assemblage accessible sur une seule face
• Fixer des éléments sur un panneau ou un profilé
• Installer des équipements sur une structure métallique
• Réaliser des travaux de carrosserie
• Effectuer des opérations de maintenance
• Réparer ou remplacer un point de fixation
• Réaliser des travaux de métallerie et de serrurerie
• Assembler des pièces dans un atelier
• Réaliser des montages nécessitant une finition discrète

Avantages du produit :

• 50 inserts filetés réunis dans un même assortiment
• Cinq dimensions courantes allant de M3 à M8
• Fabrication en acier inoxydable A2
• Tête fraisée limitant la surépaisseur de la fixation
• Corps cranté contribuant à limiter la rotation
• Installation possible avec un accès sur une seule face
• Création d’un filetage dans les matériaux de faible épaisseur
• Réalisation d’assemblages démontables
• Dix inserts disponibles dans chaque dimension
• Convient aux travaux de montage, de réparation et de maintenance

Conseils d’installation :

Vérifiez la compatibilité entre la dimension de l’insert, le mandrin de la pince, le diamètre du trou et la vis utilisée.

Respectez la plage d’épaisseur annoncée, comprise entre 0,5 et 3 mm.

Maintenez la pince dans l’axe pendant le sertissage afin d’éviter une pose inclinée ou irrégulière.

N’exercez pas une force excessive. Un sertissage trop important peut déformer le support, détériorer le filetage ou endommager l’insert.

Après la pose, vérifiez que l’insert est correctement immobilisé avant d’installer la vis.

Précautions d’utilisation :

Utilisez les inserts uniquement pour les applications auxquelles ils sont destinés.

Assurez-vous que la pince et le mandrin sont correctement fixés avant chaque utilisation.

Le port de lunettes de protection et de gants adaptés est recommandé pendant le perçage et le sertissage.

Contenu de la livraison :

1 sachet de 50 inserts filetés en acier inoxydable comprenant :

• 10 inserts M3 x 0,50
• 10 inserts M4 x 0,70
• 10 inserts M5 x 0,80
• 10 inserts M6 x 1,00
• 10 inserts M8 x 1,25
