INSERTS FILETES ACIER ZINGUE - ASSORTIMENT DE 3 à 10 mm

ASSORTIMENT D'INSERTS FILETÉS en acier (150 inserts)

Cet assortiment comprend 150 inserts filetés en acier zingué répartis en six dimensions, de M3 à M10. Également appelés écrous à sertir, ils permettent de créer un filetage solide et durable dans une tôle ou dans un matériau dont l’épaisseur ne permet pas de réaliser directement un taraudage.

Une fois installé, l’insert fileté permet de fixer une vis, une tige filetée ou un goujon. Il constitue une solution pratique pour réaliser des assemblages démontables sur des supports minces ou accessibles d’un seul côté.

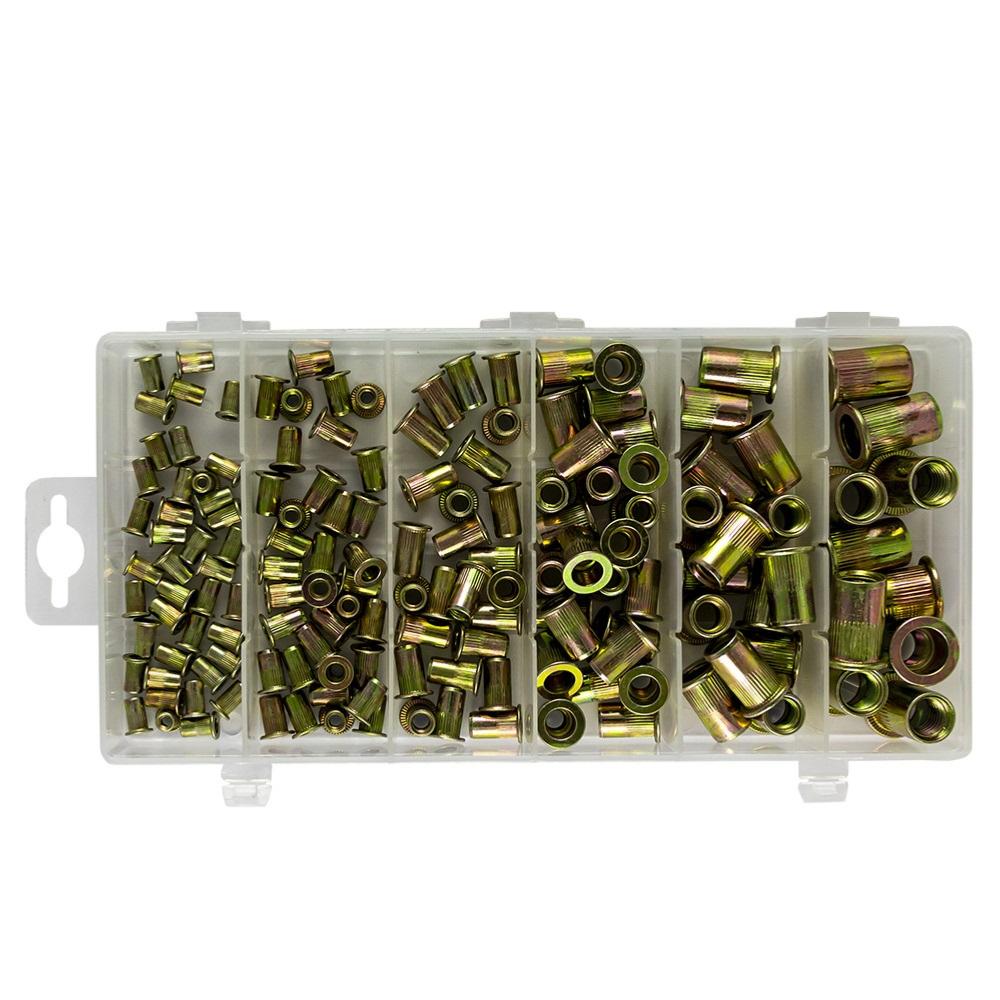

Les inserts sont rangés par dimension dans un coffret compartimenté afin de faciliter leur identification, leur stockage et leur transport.

• 40 inserts filetés M3
• 35 inserts filetés M4
• 25 inserts filetés M5
• 25 inserts filetés M6
• 15 inserts filetés M8
• 10 inserts filetés M10

Caractéristiques techniques :

• Type de produit : assortiment d’inserts filetés
• Autre appellation : écrous à sertir
• Nombre total de pièces : 150
• Dimensions disponibles : M3, M4, M5, M6, M8 et M10
• Matière : acier
• Finition : acier zingué
• Forme : insert cylindrique à collerette
• Conditionnement : coffret compartimenté
• Utilisation : création d’un filetage dans les tôles et matériaux de faible épaisseur
• Outil nécessaire : pince à inserts filetés adaptée

Après son installation, il offre un point de fixation pouvant recevoir une vis ou un goujon. Il permet ainsi de démonter et de remonter un assemblage sans détériorer directement le matériau support.

Ce type de fixation est particulièrement utile lorsqu’il est impossible d’accéder à l’arrière de la pièce pour maintenir un écrou traditionnel.

Il est ensuite vissé sur le mandrin d’une pince à inserts filetés. Lors de l’actionnement de la pince, la partie arrière de l’insert se déforme et se sertit contre le support.

Une fois l’insert correctement fixé, la pince est dévissée. Le filetage intérieur reste alors disponible pour recevoir une vis ou un goujon correspondant à sa dimension.

• Créer un filetage dans une tôle mince
• Réaliser des assemblages démontables
• Fixer des éléments sur une carrosserie
• Installer des accessoires sur une structure métallique
• Réparer un point de fixation endommagé
• Ajouter un filetage sur un profilé ou un panneau
• Effectuer des travaux de maintenance et de réparation
• Réaliser des montages dans le domaine automobile
• Effectuer des travaux de métallerie et de serrurerie
• Réaliser des installations dans un atelier ou sur un chantier

Les petits diamètres M3 et M4 sont adaptés aux assemblages légers et aux petites pièces. Les dimensions M5 et M6 conviennent à de nombreux travaux courants de fixation. Les inserts M8 et M10 sont destinés aux assemblages nécessitant des vis et des goujons de plus grand diamètre.

Avant l’installation, il est important de sélectionner un insert correspondant au diamètre et au pas de la vis utilisée.

Avantages des inserts filetés :

• Création rapide d’un filetage dans un matériau mince
• Installation possible avec un accès sur une seule face
• Fixation démontable et réutilisable
• Six dimensions courantes réunies dans un seul coffret
• Acier zingué offrant une protection de surface contre l’oxydation
• Répartition des inserts dans des compartiments séparés
• Identification rapide des différentes dimensions
• Convient aux travaux de montage, de réparation et de maintenance
• Permet de remplacer l’utilisation d’un écrou lorsque l’arrière de la pièce est inaccessible

Percez ensuite le support au diamètre recommandé pour l’insert. Le trou doit être propre, régulier et correctement ébavuré afin de ne pas gêner le positionnement de la collerette.

Vissez l’insert sur le mandrin adapté de la pince à inserts filetés, puis introduisez-le complètement dans le trou.

Maintenez la pince dans l’axe et actionnez-la jusqu’au sertissage de l’insert. Il est important de ne pas appliquer une force excessive afin de ne pas déformer le support ou endommager le filetage.

Après le sertissage, dévissez le mandrin de la pince puis vérifiez que l’insert est correctement immobilisé avant de mettre la vis en place.

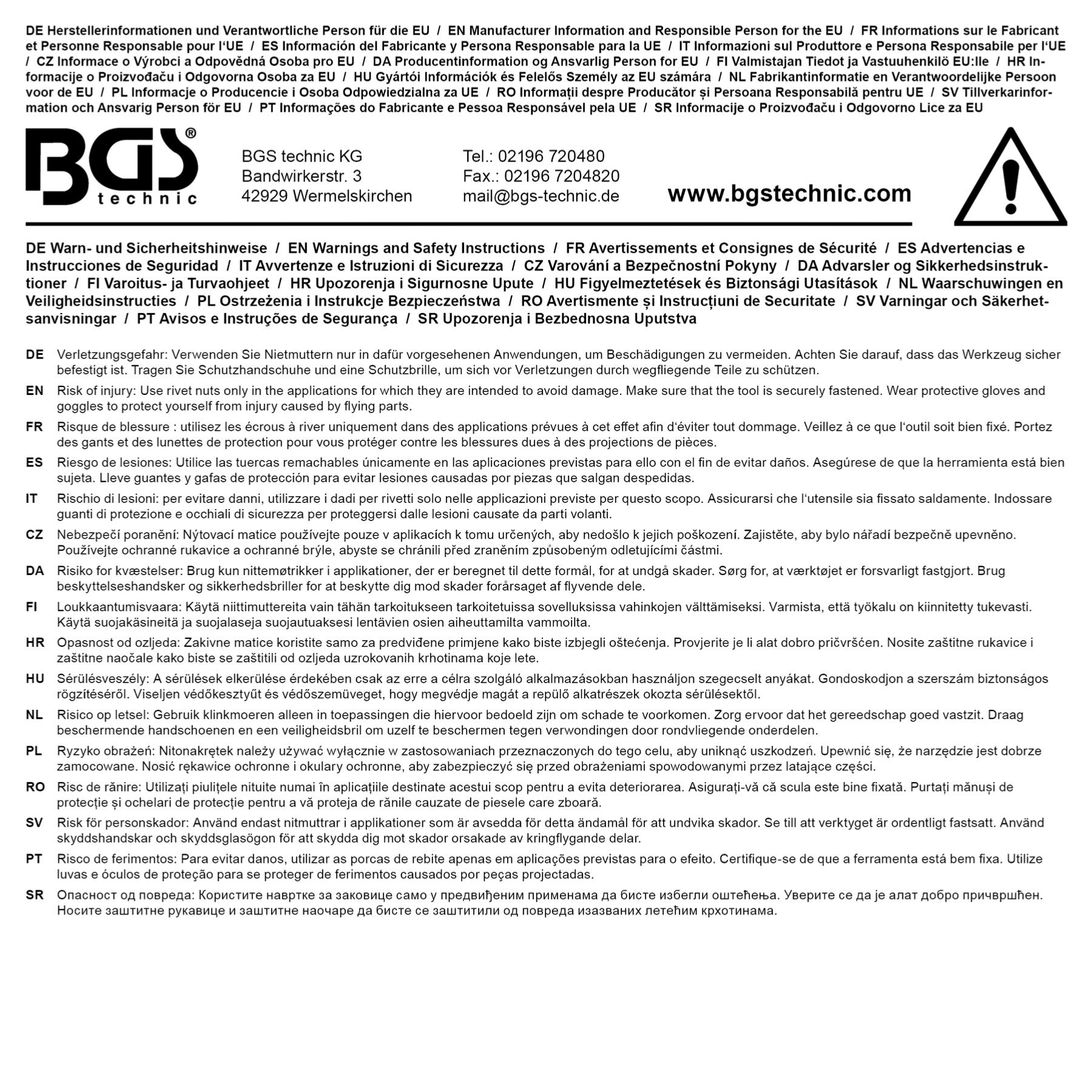

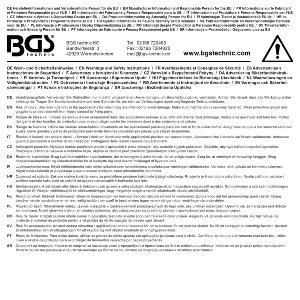

Vérifiez que la pince, le mandrin et l’insert sont compatibles avant chaque installation. Assurez-vous également que l’outil est correctement fixé et en bon état.

Le port de lunettes de protection et de gants adaptés est recommandé pendant le perçage et le sertissage.

• 40 inserts filetés M3
• 35 inserts filetés M4
• 25 inserts filetés M5
• 25 inserts filetés M6
• 15 inserts filetés M8
• 10 inserts filetés M10

La pince à inserts filetés et les mandrins de pose ne sont pas inclus.

Les inserts filetés sont des écrous cylindriques que l'on rive sur les tôles (ou sur toute épaisseur trop fine pour être taraudée) et qui permet de visser ensuite une vis 6 pans ou un goujon.

On perce un trou dans lequel peut entrer l'insert fileté, on le sertit avec la pince et, après la dépose de la pince on fixe la pièce voulue
