Grignoteuse pneumatique pour découper la tôle et les fines plaques de métal

Coupe le métal d'une épaisseur maxi de 1,2 mm.

Code: 19027

Livré avec 1 embout pour raccord rapide de type européen. Consommation d'air de 140 l/min. Vitesse à vide de 3500 tours / minute

--------

Grignoteuse alimentée par air comprimé d’un compresseur pour couper (grignoter) des fines feuilles métalliques

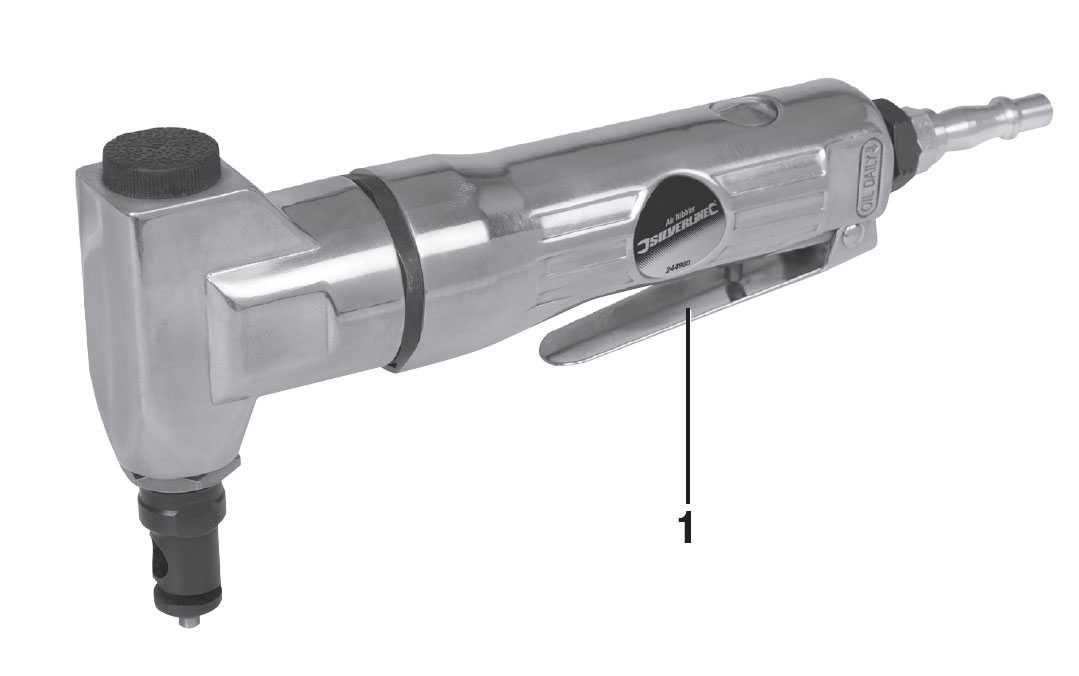

  • 1 Manette de débit
  • 2 Ecrou fileté
  • 3 Poinçon
  • 4 Matrice

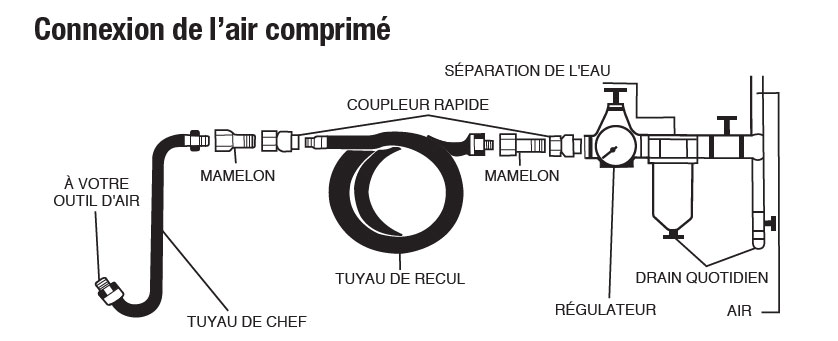

1. Cet outil doit être branché à une alimentation en air comprimé propre et sec, pourvue d’un graisseur en ligne et d’un séparateur d’eau.

2. Ne laissez pas la pression d’alimentation dépasser la pression maximale spécifiée. (Voir caractéristiques techniques).

3. Vérifiez que l’eau soit drainée quotidiennement

4. Vérifiez que toutes les parties du système (tuyaux, coupleurs, etc) soient adaptés à l’air comprimé utilisé.

-----

Réglage de la puissance

• La vitesse/puissance peut être réglé en augmentant ou réduisant la pression de l’air en respectant les caractéristiques techniques de l’appareil.

------

Instructions d’opération

ATTENTION : Assurez-vous que le matériau à découper ne dépasse pas la capacité de découpe de votre grignoteuse pneumatique.

--------

1. Tracez sur le matériau la ligne ou la forme à découper,

2. Tenez fermement l’outil et appuyez sur la manette de débit (1) pour commencer à couper,

3. Appliquez une légère pression pour déplacer la grignoteuse pneumatique sur le matériau,

4. Si la grignoteuse pneumatique cale au cours de la découpe, relâchez la pression sur la manette de débit (1) pour arrêter l’outil. Retirez l’outil du bord de coupe de quelques centimètres. Serrez la manette de débit à nouveau pour continuer le processus de découpe.

Remarque : Cette grignoteuse pneumatique a été conçue pour découper des courbes progressives plutôt que des angles de 90°.

-------

Une fois la coupe terminée :

5. Relâchez la pression de la manette de débit (1),

6. Débranchez la grignoteuse pneumatique de l’alimentation en air.

------

Remarque : Ne laissez pas tourner à vide l’appareil sur de longues périodes car cela réduit sa durabilité.

--------

ATTENTION : De l’air comprimé résiduel peut rester dans l’appareil après utilisation. Purgez toujours l’air de l’appareil après avoir éteint l’alimentation en air.

Entretien

-----

ATTENTION : débranchez toujours l’appareil de l’alimentation en air et purgez l’air de la pression résiduelle avant tout travail d’entretien ou de nettoyage.

------

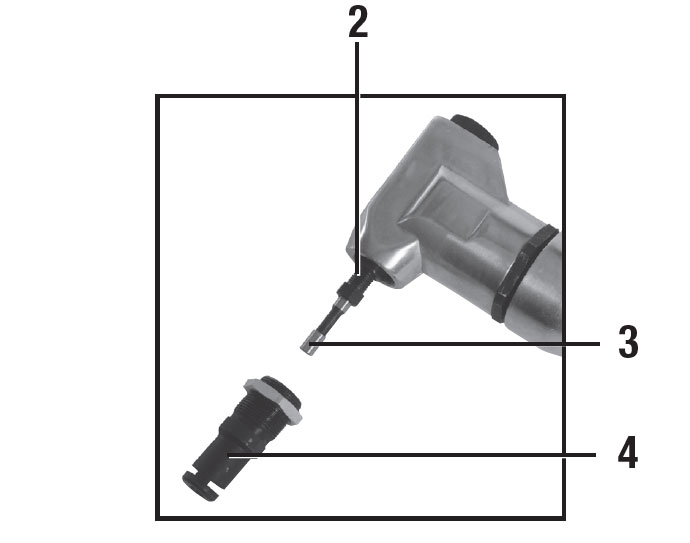

Remplacement du poinçon et de la matrice

• Vérifiez le bon état du poinçon (3) régulièrement. Si usé ou endommagé, il doit être remplacé :

1. Dévissez et retirez la matrice (4), en utilisant une clé adéquate (non fournie).

2. Dévissez et retirez l’écrou fileté (2), en utilisant une clé adéquate (non fournie).

3. Retirez le poinçon usé de l’écrou et remplacez-le par le nouveau

4. Remettez l’écrou fileté et serrez bien.

5. Remettez la matrice et serrez bien.
