Manuel d'utilisation de la défonceuse 1500 W 1/2"

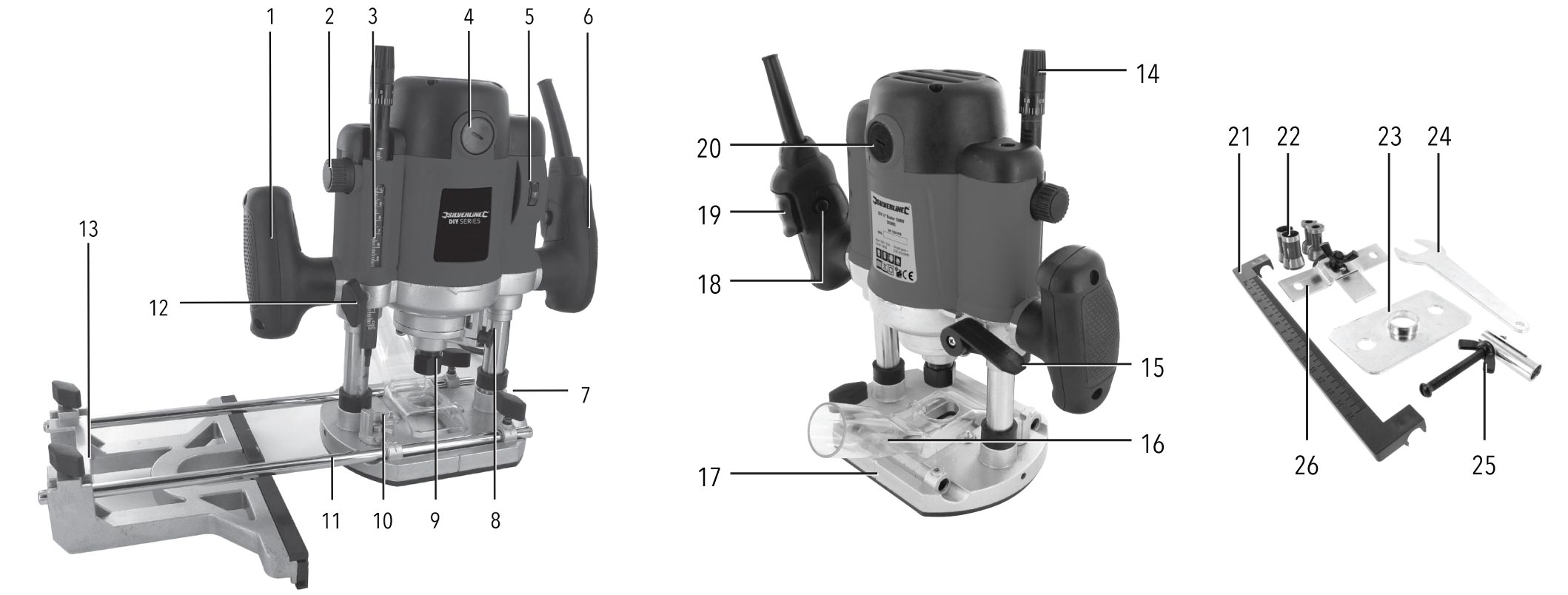

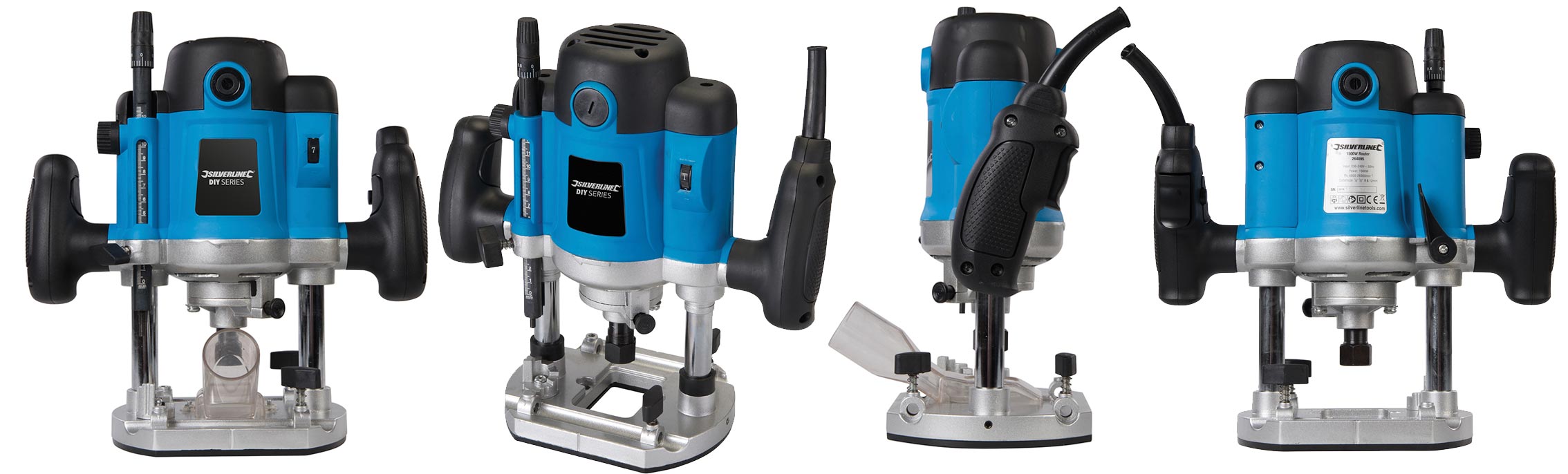

Descriptif du produit

1 Poignée gauche

2 Molette de réglage de la profondeur

3 Échelle graduée de profondeur

4 Couvercle d’accès aux charbons

5 Sélecteur de vitesse variable

6 Poignée droite

7 Bouton de verrouillage de la tige de guidage

8 Bouton de blocage de l’arbre

9 Écrou de la pince de serrage

10 Butée de la tourelle

11 Tige de guidage

12 Bouton de verrouillage de la butée de profondeur

13 Guide parallèle

14 Bouton de réglage fin

15 Levier de verrouillage de la plongée

16 Sortie d’extraction de la poussière

17 Semelle

18 Bouton de sécurité

19 Interrupteur marche/arrêt (On/Off)

20 Couvercle d’accès aux charbons

21 Barre de mesure

22 Pinces de serrage

23 Bague de copiage

24 Clé

25 Guide circulaire

26 Guidage à galets

Pose d’une fraise

• Appuyez sur le bouton de blocage de l’arbre (8) et faites tourner l’arbre afin que le verrouillage s’enclenche.

• L’écrou de la pince de serrage (9) peut ensuite être desserré (utilisez éventuellement la clé fournie).

• Assurez-vous que la pince de serrage installée est de la bonne dimension. Si la pince de serrage doit être changée, desserrez complètement l’écrou de la pince de serrage, changez de pince de serrage et reposez l’écrou.

• Introduisez la fraise dans la pince de serrage, en vous assurant que la queue de la fraise est insérée dans la pince sur au moins 20 mm, voire la moitié de la queue (en choisissant l’option la plus grande).

• Resserrez ensuite l’écrou de la pince de serrage au moyen de la clé fournie (24). Ne serrez pas excessivement l’écrou de la pince de serrage au risque d’endommager la pince de serrage ou le blocage de l’arbre.

ATTENTION : Les tailles des pinces de serrages de 12 mm et ½” et des pinces de serrage de 8 mm et ¼” sont très similaires. Assurez-vous que la bonne pince de serrage est utilisée, correspondant à la queue de l’outil de coupe (fraise) installé.

Retrait d’une fraise

• Appuyez sur le bouton de blocage de l’arbre (8) et desserrez l’écrou de la pince de serrage (9). La fraise ne devrait plus être serrée et peut alors être retirée.

• Si la fraise reste bloquée dans la pince de serrage, tapotez légèrement l’écrou de la pince de serrage pour la libérer.

• Assurez toujours une propreté optimale de la pince de serrage, de son écrou, des filets de l’arbre et de la queue des fraises afin de garantir une utilisation fiable.

Réglage de la profondeur de plongée

• Pour desserrer le mécanisme de plongée, faites tourner le levier de verrouillage de plongée (15) en position supérieure.

• La butée de profondeur peut être réglée en desserrant le bouton de verrouillage de la butée de profondeur (12) et en tournant la molette de réglage de la profondeur (2).

• Resserrez toujours le bouton de verrouillage de la butée de profondeur avant d’effectuer une coupe.

• L’échelle de profondeur (3) peut être utilisée pour évaluer les modifications de réglage de profondeur, mais la profondeur de coupe réelle se mesurera au mieux en effectuant une coupe d’essai sur un morceau de chute.

Réglage fin

• Le réglage fin de la profondeur de plongée s’effectue au moyen du bouton de réglage fin (14).

Une rotation complète dans le sens des aiguilles d’une montre donne lieu à une réduction de 1 mm de la profondeur de plongée.

Semelle

• La défonceuse est équipée d’une semelle combinant un côté plat et un côté arrondi (17).

• Ceci permet de facilement suivre les contours grâce au côté arrondi mais offre également une extrémité droite pratique qui peut être utile pour effectuer certaines coupes droites (lorsque le guide parallèle ne peut pas être utilisé), en l’utilisant avec des bagues de copiage et également lorsque l’extrémité de la semelle doit être plus près de l’outil de coupe, pour une utilisation avec des fraises à tailler les queues-d’aronde, par exemple.

• En cours d’utilisation, n’oubliez jamais lequel des côtés de la semelle vous utilisez car la distance avec l’outil de coupe est différente.

• Si l’outil de coupe venait à entrer en contact avec un matériau dur, comme le métal, l’outil de coupe sera détruit et la défonceuse pourrait elle aussi subir des dommages.

Réglage de la profondeur de coupe

• Pour bloquer la défonceuse sur une profondeur de coupe donnée, maintenez sa tête vers le bas et tournez le levier de verrouillage de plongée (15) vers sa position inférieure. Cela fixe la tête de la défonceuse sur cette mesure.

Mise en marche/arrêt (On/Off)

• Assurez-vous que la fraise est fermement maintenue dans la pince de serrage et qu’elle n’est pas en contact avec la pièce de bois usinée ni avec aucun autre objet.

• Pour mettre en marche le moteur, appuyez sur le bouton de sécurité (18) puis sur l’interrupteur de marche/arrêt (On/Off) (19). La défonceuse est équipée d’une fonction de démarrage progressif. Le moteur met ainsi quelques instants pour atteindre sa pleine vitesse de fonctionnement.

• Pour arrêter le moteur, relâchez l’interrupteur de marche/arrêt (On/Off).

Commande de vitesse

• La vitesse de la défonceuse se règle au moyen du sélecteur de vitesse variable (5). Plus le numéro indiqué est élevé, plus la vitesse du moteur est élevée.

• En choisissant la vitesse la plus appropriée pour la fraise et le matériau, vous obtiendrez une finition de meilleure qualité et permettrez de prolonger la durée de vie utile de vos fraises.

Instructions d’utilisation

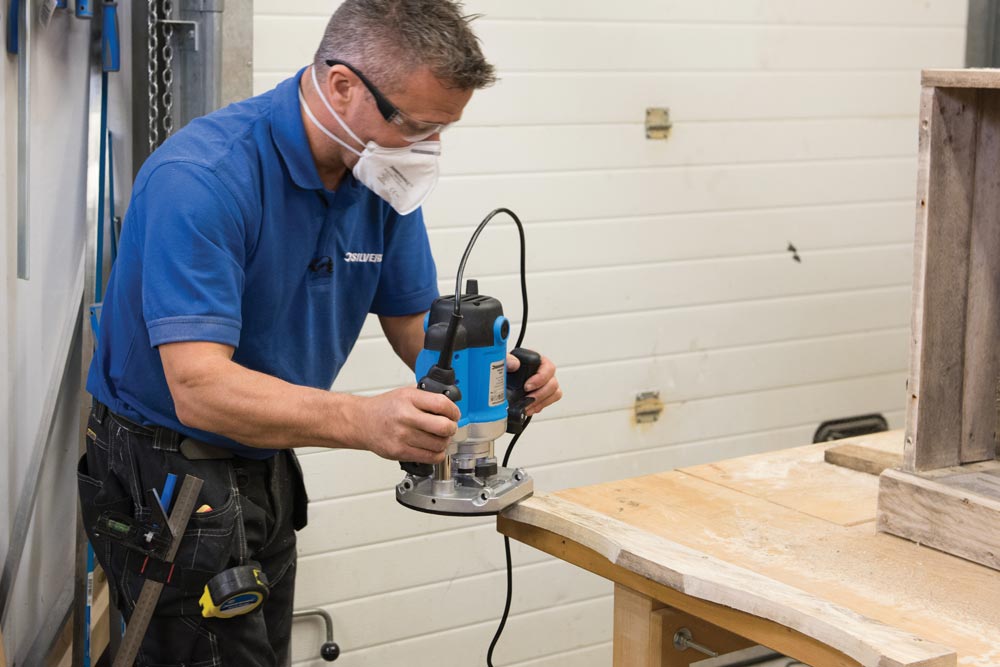

Effectuer une coupe

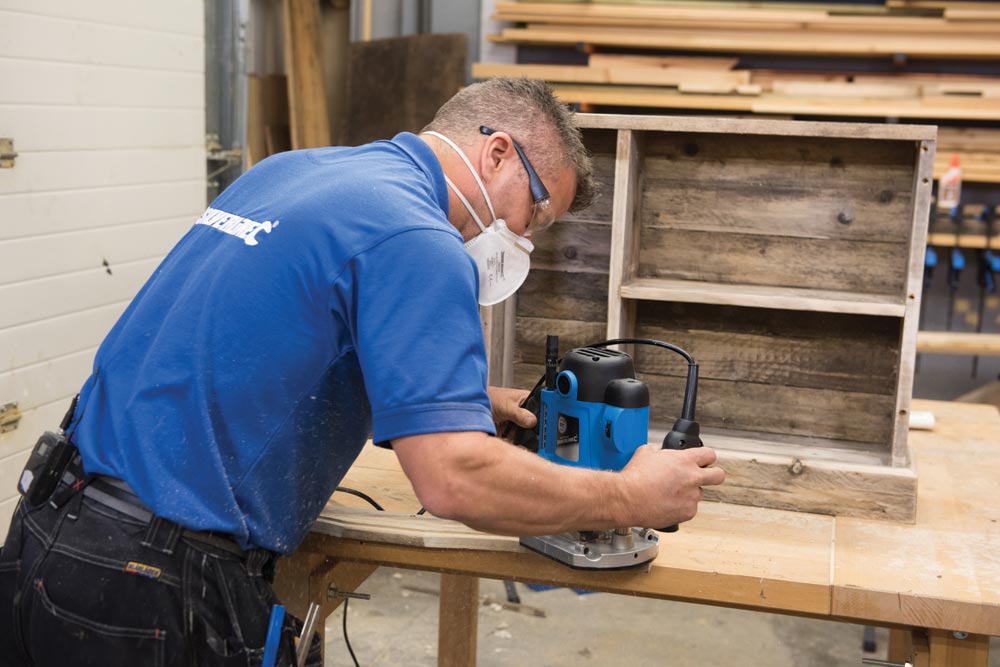

• Tenez toujours la défonceuse à deux mains, par ses poignées. Utilisez des dispositifs de serrage si nécessaire pour veillez à ce que la pièce usinée ne bouge pas.

• Mettez l’appareil en marche et laissez le moteur parvenir à sa pleine vitesse de fonctionnement selon le réglage du sélecteur de vitesse variable (5).

• Faites pénétrer la fraise dans la pièce en déplaçant lentement la défonceuse et en maintenant la semelle à plat contre l’ouvrage.

• En cas de moulurage, travaillez du côté gauche de la machine, par rapport à la direction de coupe. Maintenez une pression constante et laissez la fraise avancer régulièrement sur la matière. Les noeuds et les autres variations freineront le rythme de progression.

• Pour éviter les éclats, dirigez la coupe dans le sens inverse à celui des aiguilles d’une montre pour les découpes externes et dans le sens des aiguilles d’une montre pour les découpes internes.

• Le déplacement trop rapide de la défonceuse peut donner lieu à une finition de mauvaise qualité et à une surcharge du moteur. Le déplacement trop lent de la défonceuse peut donner lieu à une surchauffe de la pièce usinée.

Réaliser une coupe en plusieurs passes

• La tourelle (10) permet d’atteindre la profondeur maximale de coupe en un maximum de 7 niveaux. Chaque niveau de la tourelle équivaut à environ 3 mm de profondeur de coupe. Réglez la profondeur de découpe totale souhaitée, au moyen de la butée de profondeur, au niveau le plus bas de la tourelle.

• Tournez la tourelle afin que la butée de profondeur entre en contact avec le niveau le plus élevé quand la défonceuse subit une plongée. Le premier passage de découpe peut à présent être effectué.

• Continuez à effectuer des passes en tournant la tourelle dans le sens inverse à celui des aiguilles d’une montre afin de changer d’un niveau par passage, jusqu’à atteindre la profondeur de coupe totale.

Remarque : Pour les coupes totales de moins de 21 mm, le nombre de niveaux sera moindre.

Utilisation du guide parallèle

• Pour rainurer ou chanfreiner, l’utilisation du guide parallèle (13) permet d’assurer une coupe plus précise.

• Positionnez les deux tiges de guidage (11) dans les rainures situées sur le dessus de la semelle (17).

• Placez le guide parallèle sur les tiges de guidage de manière à ce qu’il atteigne le côté de la défonceuse le plus approprié à la coupe à effectuer.

• Faites glisser le guide parallèle vers la position requise par rapport à l’outil de coupe. La barre de mesure (21) peut être fixée sur une des tiges de guidage pour s’assurer d’un alignement juste. Assurez-vous que les pièces de plastique sur le guide parallèle n’entrent pas en contact avec l’outil de coupe.

• Effectuez la coupe comme décrit plus haut mais en maintenant la face verticale du guide parallèle contre le bord de la pièce usinée.

• Si vous devez suivre un bord incurvé, enlevez les pièces de protection en plastique du guide parallèle et fixez le guidage à galets (26) à l’aide des vis fournies. Utilisez la même technique de découpe décrite plus haut en laissant le guidage à galets suivre le bord de la pièce usinée.

Utilisation du guide circulaire

• Le guide circulaire (25) permet la découpe de cercles et d’arcs de cercles.

• Placez une tige de guidage (11) dans l’une des rainures situées sur la partie supérieure de la semelle (17).

• Posez le guide circulaire sur l’extrémité de la tige de guidage de manière à ce qu’il se situe du côté de la défonceuse adapté à la découpe à effectuer, pointe tournée vers le bas. Tournez la vis pointue dans le sens des aiguilles d'une montre afin qu’elle vienne en contact avec la pièce à usiner. Fixez le guide circulaire à la tige de guidage en serrant l’écrou à ailettes.

• Faites glisser le guide circulaire jusqu’à la distance appropriée par rapport à l’outil de coupe, en respectant le rayon adapté au cercle ou à l’arc de cercle à réaliser. Fixez-le en position en serrant le bouton de verrouillage de la tige de guidage (7). Pour une fixation plus sûre, il est possible d’employer un second bouton de verrouillage de tige de guidage.

• Procédez à la coupe en maintenant la pointe du guide circulaire en appui contre l’ouvrage.

Utilisation d’une bague de copiage

• La bague de copiage (23) est utile lors d’un fraisage suivant les contours d’un gabarit.

• Pour installer la bague de copiage, enlevez d’abord le patin de protection en plastique présent sous la semelle (17). La bague de copiage peut alors être fixée avec les mêmes vis et écrous utilisés pour la sortie d’extraction de la poussière (16). La bride circulaire doit être tournée vers le bas.

• Remettez en place le patin de protection en plastique avant utilisation.

Remarque : Seules les fraises d’un diamètre inférieur à 16 mm peuvent être utilisées avec la bague

de copiage fournie.
