Meuleuse pneumatique de précision

Caractéristiques techniques

  • Consommation d'air : 113 L/min
  • Taille du raccord : Baïonnette mâle 1/4"
  • Vitesse à vide : 54 000 tr/min
  • Pression de service : 6,2 bar

----

------

Mode d’emploi

De manière générale, la pression maximale en service des outils pneumatiques Silverline se situe autour de 6,2 bar (voir caractéristiques techniques). Nous vous recommandons de réguler la pression d’air à l’aide d’un filtre régulateur huile / eau, afin d’assurer à la machine une alimentation constante en air sec et en huile.

Veillez à toujours vérifier la pression d’utilisation de la machine et à régler le régulateur en conséquence. L’eau récupérée dans le réservoir du compresseur présente un risque de corrosion pour vos machines.

Veillez à bien vider le réservoir quotidiennement, pour éviter l’accumulation d’eau au niveau de l’alimentation en air. Un air sale et humide entraînerait rapidement la corrosion des pièces internes de votre machine et en diminuerait considérablement la durée de vie.

------

REMARQUE :

Certains outils pneumatiques, comme cette meuleuse, sont munis de régulateurs intégrés servant à réguler la vitesse / le couple de la machine.

La vitesse / le couple des machines non munies d’un régulateur intégré peuvent néanmoins être régulés en modifiant la pression au niveau du régulateur d’alimentation en air.

-----

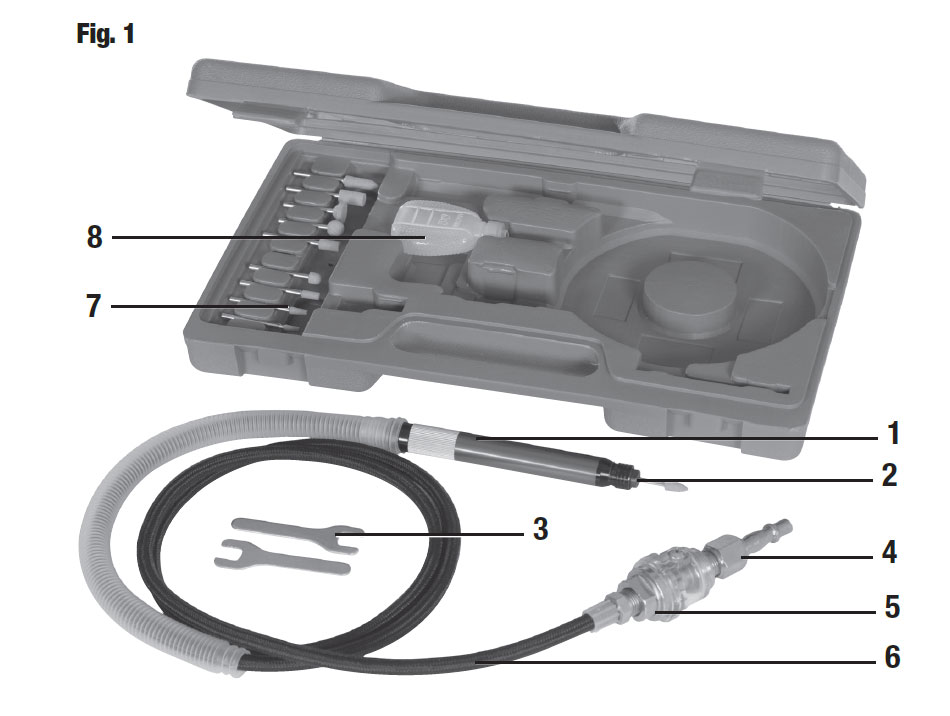

Présentation du produit

  • 1 Meuleuse
  • 2 Pince de serrage
  • 3 Clés à fourche pour pince de serrage
  • 4 Raccord rapide ¼" BSP
  • 5 Graisseur continu
  • 6 Flexible à air comprimé de 1,5 m à raccord d’amenée
  • 7 Meules
  • 8 Flacon d’huile pour machines

Fig 2

Fig 3

Préparation de l’outil

1. Vissez le graisseur continu (5) sur le raccord d’amenée, puis vissez le raccord rapide ¼” BSP (4) sur le graisseur continu.

Veillez à ce que les raccordements soient bien serrés.

2. Au niveau du graisseur continu (5), dévissez la vis pour accéder au réservoir d’huile. Remplissez-le d’huile pour outil pneumatique.

---NOTA : N’UTILISEZ JAMAIS, QUELLES QUE SOIENT LES CIRCONSTANCES, DE L’HUILE MOTEUR ORDINAIRE.

3. Remontez la vis pour refermer le réservoir.

-------

Montage / retrait d’une meule abrasive

1. Vérifiez que la meuleuse ne soit pas raccordée à la source d’alimentation en air.

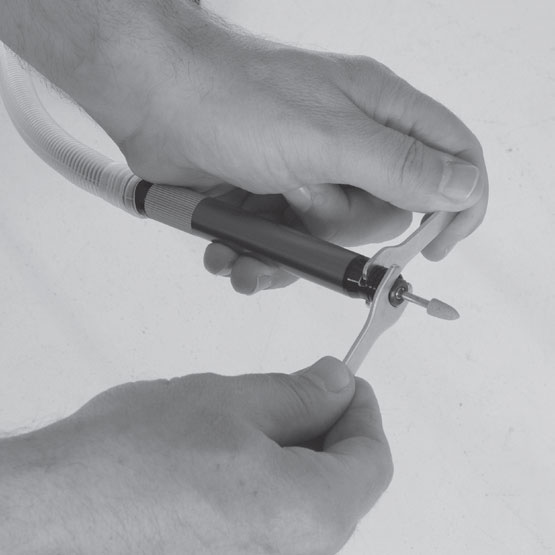

2. À l’aide d’une clé (3), bloquez l’axe d’entraînement. Voir Fig. 2.

3. En bloquant l’axe d’entraînement, placez l’autre clé sur la pince et faites-la tourner dans le sens contraire des aiguilles d’une montre pour ouvrir la pince.

4. Si une meule sur tige se trouve dans la machine, vous pourrez alors la retirer.

------

Pour installer une meule abrasive

1. Insérez la tige de la meule abrasive dans la pince, jusqu’à la butée.

2. À l’aide d’une des clés, bloquez l’axe d’entraînement. Voir Fig. 2.

3. Installez l’autre clé sur la pince et faites-la tourner dans le sens des aiguilles d’une montre pour la serrer.

-------

Utilisation

1. Raccordez l’outil au compresseur et allumez le compresseur.

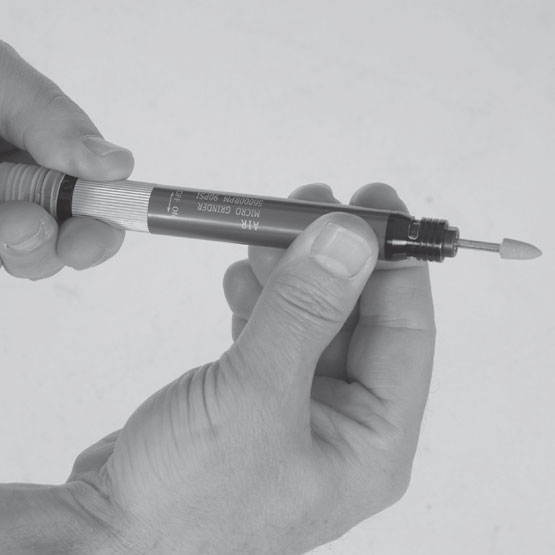

2. Tenez le corps de l’outil d’une main, en veillant à ce que la tête de la meuleuse ne soit en contact avec aucun objet. Voir Fig.3.

3. De l’autre main, faites tourner l’interrupteur rotatif situé à la base de la meuleuse (1) dans le sens des aiguilles d’une montre jusqu’à la position ON (Marche) pour mettre l’appareil en marche.

4. Faites tourner l’interrupteur rotatif dans le sens contraire des aiguilles d’une montre jusqu’à la position OFF (Arrêt) pour arrêter l’appareil.

----

IMPORTANT : N’utilisez jamais la meuleuse sans huile dans le graisseur continu
